وقتی یک جک هیدرولیک نشتی روغن دارد یا یک سیلندر پنوماتیک فشار بالا خود را از دست میدهد، اولین چیزی که باید بررسی شود قطعات آببندی است. در اکثر مواقع، مشکل به یکی از دو قطعه ختم میشود: اورینگ O-ring یا سیل پکینگ Seal Paking. این دو قطعه لاستیکی علی الظاهر کاری مشابه انجام میدهند، اما از نظر طراحی، ساختار و شرایط کاری تفاوتهایی دارند که اگر نادیده گرفته شوند، از طرفی هم انتخاب اشتباه میتواند هزینهبر و زمانبر باشد.

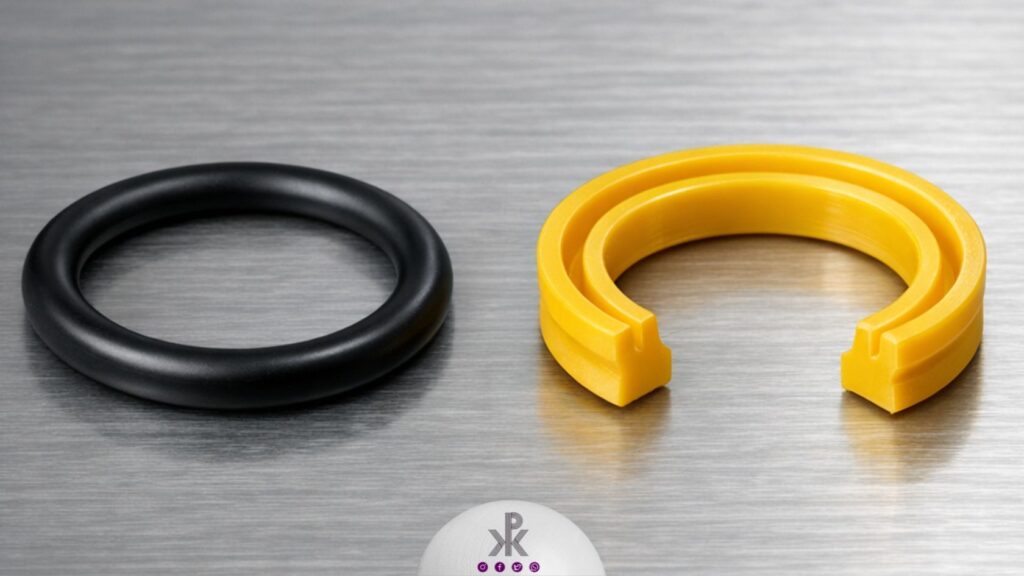

اورینگ O-ring چیست؟ اورینگ یک حلقه لاستیکی با مقطع دایرهای یا مدل دار منظم است که داخل یک شیار (groove) نشسته و با فشرده شدن بین دو سطح، از عبور سیال یا گاز جلوگیری میکند. ساختار ساده، ابعاد استاندارد و قیمت پایین، اورینگ را به یکی از پرکاربردترین قطعات آببندی در دنیا تبدیل کرده است. این قطعه در فشارهای متوسط، در محیطهای ایستا یا با حرکت محدود، عملکرد قابل قبولی دارد.
پکینگ Paking چیست؟ سیل پکینگ Seal Paking داستان متفاوتی دارد. این آببند معمولاً مقطع U شکل، V شکل یا چند لبهای دارد و برای شرایطی طراحی شده که حرکت خطی یا رفتوبرگشتی وجود دارد. یعنی دقیقاً همان شرایطی که در سیلندرهای جک هیدرولیک، رامهای جک و پیستونهای پمپ با آن روبهرو هستیم. پکینگ پلی اورتان تراشیده شده ویا پکینگ کاستاس آماده تزریقی به گونهای طراحی شدهاند که فشار سیال باعث میشود لبهای آببند بیشتر به سطح فشار بیاورند و در نتیجه با افزایش فشار، کیفیت آببندی نیز بهتر شود.
به زبان ساده: اورینگ برای آببندی استاتیک یا نیمهدینامیک با فشار پایین و پکینگ برای آببندی دینامیک با حرکت مکرر با فشارهای بالا طراحی شده است. هر دو یک هدف دارند، اما کارایی که برای هر کدام در نظر گرفته میشود کاملاً متفاوت است.

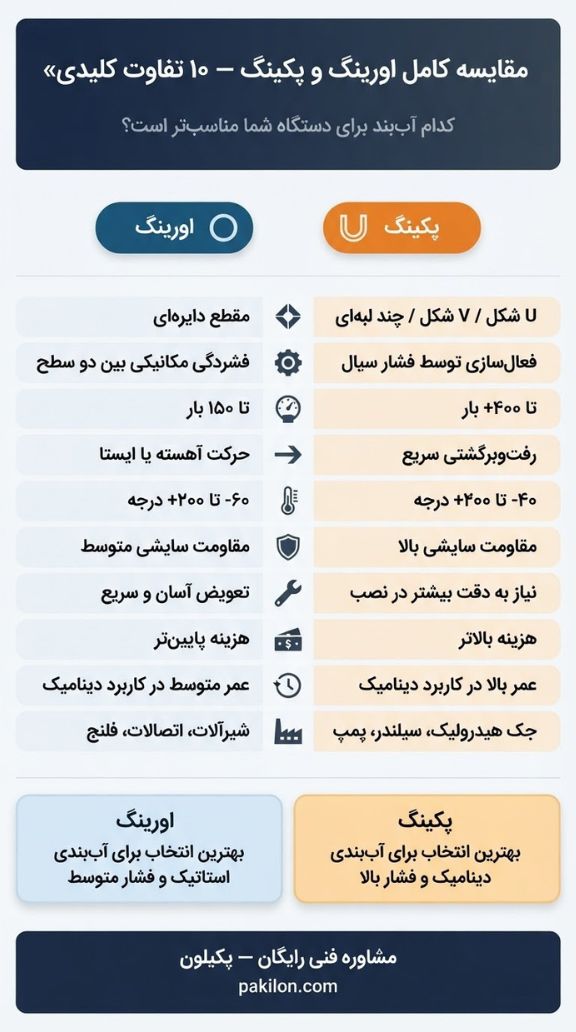

شناخت تفاوتهای فنی بین اورینگ و پکینگ، کمک میکند که در لحظه خرید یا تعویض قطعه، تصمیم درستتری بگیرید. انتخاب بر اساس ظاهر یا قیمت، معمولاً به نشتی زودهنگام، سایش سریعتر و در نهایت توقف ناخواسته دستگاه منجر میشود. جدول زیر مهمترین ویژگیهای اورینگ لاستیکی و پکینگهای آببندی را در کنار هم مقایسه میکند:
| ویژگی | اورینگ | پکینگ |
|---|---|---|
| شکل ظاهری | حلقه با مقطع دایرهای یا مدل دار منظم | U شکل، V شکل یا چند لبهای |
| نحوه آببندی | فشرده شدن مکانیکی بین دو سطح | فعالسازی توسط فشار سیال |
| فشار کاری | تا حدود 100–150 بار (در شرایط استاتیک) | تا 400 بار و بالاتر |
| سرعت حرکت | مناسب برای حرکت آهسته یا ایستا | مناسب برای حرکت رفتوبرگشتی سریع |
| دمای کاری | بسته به متریال: ۶۰- تا ۲۰۰+ درجه | بسته به متریال: ۴۰- تا ۲۰۰+ درجه |
| مقاومت سایشی | متوسط | بالا (بهویژه در نوع پلییورتان) |
| قابلیت تعویض | آسان و سریع | نیاز به دقت بیشتر در نصب |
| هزینه | ارزان | متوسط به بالا |
| طول عمر | متوسط در کاربرد دینامیک | بالا در کاربرد دینامیک |
| کاربردهای متداول | شیرآلات، اتصالات، فلنجها | جک هیدرولیک، سیلندر، پمپ |
یک نکته فنی مهم که اغلب نادیده گرفته میشود این است که اورینگ در شرایط استاتیک بسیار خوب عمل میکند، اما وقتی حرکت رفتوبرگشتی مکرر وجود داشته باشد، سطح تماس دایرهای آن بهمرور ساییده میشود و کارایی آببندی کاهش پیدا میکند. اما پکینگها دقیقاً برای همین شرایط ساخته شده است؛ لبهای انعطافپذیر آن با هر سیکل حرکت، خود را با سطح تنظیم میکنند و آببندی را حفظ میکنند.
به همین دلیل است که در جکهای هیدرولیک با فشار بالا، پکینگ آببندی با جسن پلی اورتان عقاب نشان بهعنوان گزینه مطمئنتر شناخته میشود. فشار سیال هیدرولیک لبهای پکینگ را به دیواره سیلندر فشار میدهد و هرچه فشار بیشتر باشد، آببندی محکمتر خواهد بود؛ مکانیزمی که اورینگها از آن بیبهره است. جهت دریافت مشاوره رایگان جهت انتخاب اورینگ ویا ساخت پکینگهای فشار قوی، با ما در ارتباط باشید:

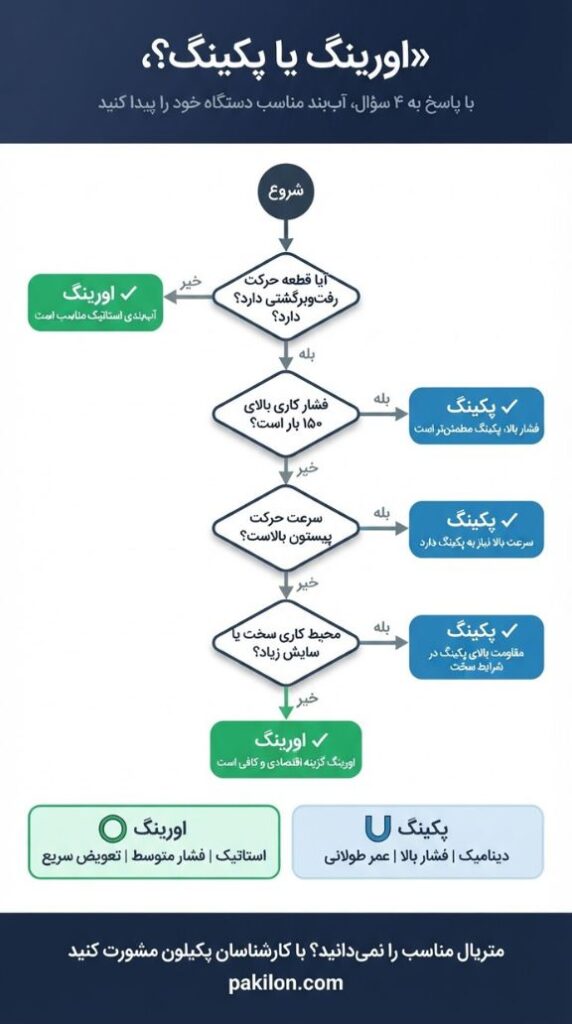

انتخاب بین اورینگ و پکینگ وقتی آسان میشود که بدانید دقیقاً با چه شرایط کاریای روبهرو هستید و بدانید این دو چه فرقهایی با هم دارند. فشار، دما، نوع حرکت و جنس سیال، هرکدام نقش تعیینکنندهای دارند.
جک هیدرولیک: در جکهای هیدرولیک با فشار ۱۵۰ بار به بالا و حرکت رفتوبرگشتی مداوم پیستون، قطع به یقین پکینگ پلییورتان بهترین عملکرد را دارد. لبهای آببند (چتریها) با عملکرد سیستم هیدرولیک و فشار روغن فعال میشوند و حتی پس از هزاران سیکل، آببندی خود را حفظ میکنند. اما در اورینگ در این شرایط رفتار ثابت دارد و درصورت استفاده به عنوان پکینگ پیستون ظرف چند هفته ساییده میشود و با خالی شدن جک هیدرولیک روبهرو خواهیم شد.
سیلندر پنوماتیک: در سیلندرهای پنوماتیک که فشار هوا معمولاً بین ۶ تا ۱۰ بار است و سرعت حرکت نسبتاً بالاست، پکینگ یا اورینگ از جنس NBR یا پلییورتان هر کدام که بتوانند از نشت هوا جلوگیری کنند عملکرد مناسبی دارد. سادگی نصب و تعویض سریع هم در خطوط تولید با توقف حساس، یک مزیت جدی محسوب میشود.
پمپها: در پمپهای دندهای و پیستونی با فشار متوسط تا بالا، ترکیبی از اورینگ برای آببندی بدنه و پکینگ برای آببندی شفت رایج است. هرکدام در جایگاه خود عمل میکنند و جایگزین یکدیگر نیستند.
شیرآلات صنعتی: در شیرهای توپی، دروازهای و سوزنی که حرکت محوری محدود یا فقط چرخشی دارند، اورینگ گزینه استاندارد و اقتصادی است. تنوع ابعاد و متریال اورینگ باعث شده تقریباً برای هر شیری یک اورینگ آماده در بازار پیدا شود.
ماشینآلات راهسازی: بیل مکانیکی، لودر و بلدوزر با شرایط سختی مثل گردوخاک، ضربه مکرر و فشارهای بالای ۲۰۰ بار کار میکنند. در این تجهیزات، آببندهای هیدرولیک از نوع پکینگ چند لبهای یا پکینگهای چند طبقه با پلی اورتان مقاوم به سایش و فشار، تنها انتخاب منطقی هستند.
صنایع غذایی: در تجهیزات فرآوری مواد غذایی، اورینگهای سیلیکونی یا EPDM به دلیل مقاومت در برابر شویندهها و تأییدیه بهداشتی FDA، انتخاب اول هستند. پکینگ در این حوزه کاربرد محدودتری دارد.
تجهیزات نفت و گاز: در شرایطی که سیال خورنده، دمای بالا و فشار شدید بهطور همزمان وجود دارد، پکینگهای ساختهشده از تفلون PTFE خالص یا گرافیت فلکسیبل کار آببندی را انجام میدهند. اورینگهای FKM (Viton) هم در اتصالات ایستا و فلنجها استفاده میشوند.
| کاربرد | آببند پیشنهادی | دلیل |
|---|---|---|
| جک هیدرولیک فشار بالا | پکینگ | مقاومت بالا در حرکت رفتوبرگشتی |
| سیلندر پنوماتیک | اورینگ | فشار پایین، تعویض سریع |
| پمپ دندهای / پیستونی | ترکیب هر دو | اورینگ برای بدنه، پکینگ برای شفت |
| شیرآلات صنعتی | اورینگ | حرکت محدود، هزینه پایین |
| ماشینآلات راهسازی | پکینگ چند لبهای | فشار و ضربه بالا |
| صنایع غذایی | اورینگ سیلیکونی / EPDM | تأییدیه بهداشتی |
| تجهیزات نفت و گاز | پکینگ PTFE + اورینگ FKM | دمای بالا، سیال خورنده |

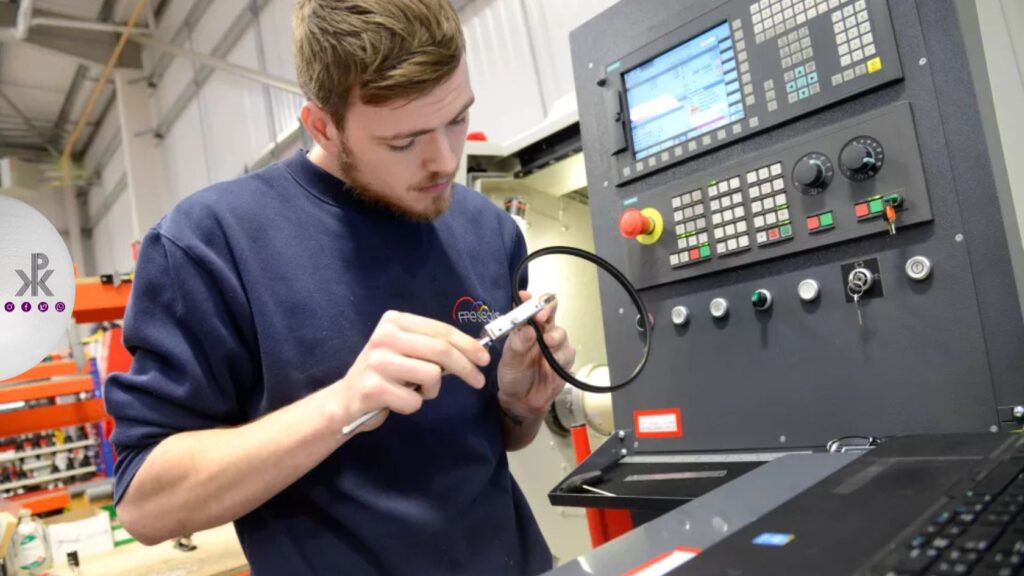

یکی از مشکلات رایجی که تعمیرکاران و مدیران خرید کارخانهها با آن دستوپنجه نرم میکنند، پیدا نکردن ابعاد یا متریال مورد نیاز در بازار است. خیلی وقتها قطعه آببندی یک دستگاه وارداتی، سایز غیراستاندارد دارد یا متریال اصلی آن در بازار داخلی موجود نیست. در چنین شرایطی، ساخت سفارشی تنها راهحل قابل اتکاست.
خدمات ساخت سفارشی پکیلون شامل موارد زیر است:
مزیت اصلی ساخت سفارشی این است که قطعه دقیقاً برای شرایط کاری دستگاه شما طراحی و تولید میشود؛ نه یک سایز نزدیک یا یک متریال جایگزین، بلکه دقیقاً همان چیزی که دستگاه به آن نیاز دارد.
پکیلون امکان ساخت انواع پکینگ، اورینگهای آببندی و ساخت قطعه پلاستیکی سفارشی را از روی نمونه یا نقشه فراهم کرده است. اگر قطعه مورد نظر شما در بازار موجود نیست یا نیاز به ابعاد و متریال خاص دارید، همین حالا با کارشناسان فنی پکیلون در واتساپ/بله/ایتا ارتباط بگیرید ویا تماس بگیرند و از مشاوره تخصصی بهرهمند شوید.
