آیا میدانستید 60% خرابیهای جک هیدرولیک نه از خرابی سیلندر است و نه از میل شفت و گلویی، بلکه نقص و خرابیی در یک لوازم جک خصوصا پکینگها و اورینگها شروع میشود؟ در بسیاری از سیستمهای هیدرولیک، خرابی یک قطعه کوچک مانند اورینگ یا سیل آببندی میتواند باعث نشتی، افت فشار و حتی خرابی کامل مدار جک شود.
ما در کارگاه پکیلون به عنوان مرجع تخصصی سرویس جک و تولید و تأمین آببندهای پلیمری مثل انواع پکینگ، اورینگ و گایدهای راهنما قصد داریم تا بررسی کنیم که قبل از خرید ویا تراش پکینگ در چه صنایع و شرایطی استفاده میشوند. اگر به عنوان یک تراشکار، تکنسین، مهندس تعمیرات یا مدیر خرید با جزئیات فنی، متریالها و استانداردهای این قطعات آشنایی کافی ندارید، این راهنما به شما کمک میکند تا از توقف و خرابی ناگهانی تجهیزات و ماشینآلات و هزینههای گزاف تعمیرات جلوگیری شود.

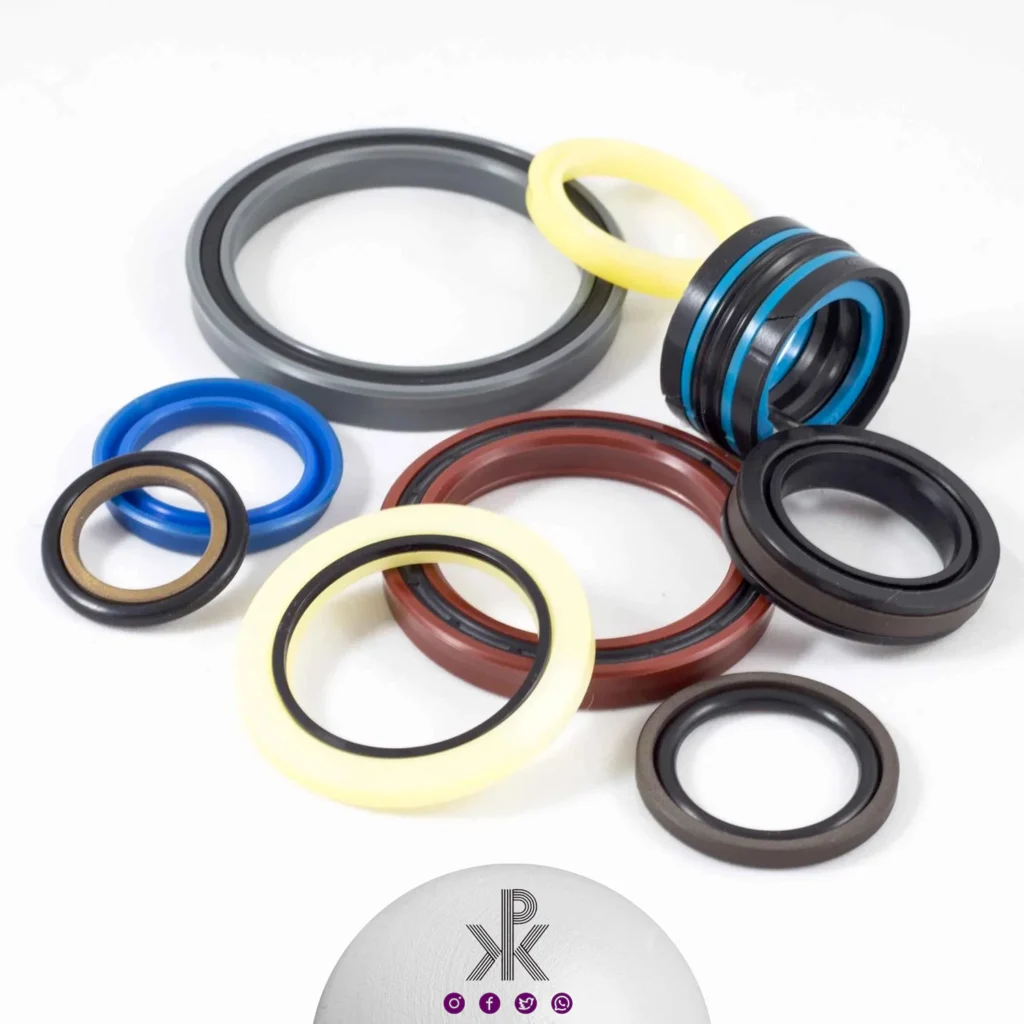

پکینگ هیدرولیک چیست و در قلب جکهای صنعتی چه میکند؟
پکینگ (Packing) قطعه ای است که به در تجهیزات مختلف صنعتی خصوصا سیستمهای هیدرولیک و پنوماتیک به منظور جلوگیری از نشت، نفوذپذیری و آببندی سیستم یا تجهیزات صنعتی به کار میرود. این قطعه تا زمان سلامت، مثل یک سد نفوذناپذیر از نشت سیال و آببندی تحت فشار پیشگیری کرده و علی بر آن مانع خرابی سریع تجهیزات علی الخصوص سیلندر و میل شفت جک می شود.
بسیاری از افراد پکینگ را با کاسه نمد اشتباه میگیرند، اما تفاوت اصلی اینجاست که در جکهای هیدرولیک، پکینگها به دلیل طراحی لبهدار و با داشتن شیار روغن، انتخابی بیرقیب جهت آببندی تحت فشار هستند. این شیارهای روغن به گونهای طراحی شدهاند که با افزایش فشار سیال، چسبندگی بیشتری به دیواره سیلندر (پکینگ پیستونی) ویا میل شفت (پکینگ گلویی) پیدا کرده و عملکرد آببندی را بهبود میبخشند؛ قابلیتی که در کاسه نمد ویا اورینگهای ساده وجود ندارد. پکینگها با جدا کردن محیطهای تحت فشار، اجازه میدهند سیستم با حداکثر راندمان کار کند. جهت آگاهی از کاربرد و تفاوت پکینگ و کاسه نمد مقالهی مربوطه (با کلیک روی عبارت رنگی) را مطالعه نمایید.
تخصص ما در پکیلون صرفاً در تامین و فروش مقاطع پیش ساخته پلاستیکی و پلیمری و ساخت قطعه نیست. بلکه ما در حوزه هیدرولیک به تحلیل دقیق فشار کاری سیال و انتخاب متریال مناسب برای سختترین شرایط عملیاتی میپردازیم. در ادامه، پنج حوزه کلیدی که پکینگهای آببندی در آنها نقش حیاتی دارند بررسی خواهیم کرد:
ماشینآلات راهسازی مانند بیل مکانیکی، جرثقیل و لودر با فشار لحظهای فوقالعاده زیاد و ضربات دائمی روبرو هستند. پکینگها در این جکها، باید مقاومت ضربهای بالایی داشته باشد. پیشنهاد فنی ما برای این بخش، استفاده از متریال پلیاورتان (PU) تولید آلمان با کیفیت بالا، مانند ورق پلیاورتان عقاب نشان یا دوجرمن آلمانی است که در برابر سایش و شوکهای فشار روی دستگاهها مقاومت بینظیری دارد. مدل پکینگ مرسوم در این صنعت، ترکیبی از پکینگ پیستونی، پکینگ گلویی (Rod Seal) و گردگیر (Wiper) است.
پرسهای هیدرولیک دستی و برقی در تراشکاریها، مکانیکیها کارگاهها و کارخانجات صنعتی به فشار یکنواخت و بسیار بالایی برای شکلدهی به قطعات نیاز دارند. برای این کاربرد، استفاده از پکینگهای طبقاتی یا وی-پک (V-Pack) و پکینگهای پیستونی فشار قوی پر استفاده است. پکینگهای طبقاتی به صورت مجموعهای از چند حلقه نصب میشوند و با تغییر سفتشدن گلویی، میتوان میزان آببندی آنها را برای فشارهای مداوم تنظیم کرد. جنس پیشنهادی برای این بخش، پلیاورتان (PU) یا لاستیک NBR است.
حساسترین و دقیقترین صنعتی که کاربرد پکینگها را پررنگ کرده است در صنایع نفت، گاز و پتروشیمیهاست. در این محیطهای صنعتی، چالش اصلی دماهای بالا و مواد شیمیایی خورنده وجود دارذ. برای شفتها و سوپاپهای این صنعت، عموما استفاده و خرید بوشن PTFE کربندار ونیز لوله تفلون برنز توصیه میشود. این متریالها به دلیل مقاومت دمایی تا تا 260 درجه سانتیگراد، اصطکاک بسیار کم و مقاومت شیمیایی فوقالعاده، در تماس با سیالات پتروشیمی دچار تغییر شکل یا خوردگی نمیشود.
سرعت بالای حرکت جک (کورس سریع) و حرارت ناشی از کار مداوم، پکینگهای معمولی را به سرعت از بین میبرد. در این صنعت، تخصص پکیلون در ارائه پکینگهای تفلونی (PTFE) یا PU گرید حرارتی است که میتوانند سرعتهای بیش از ۶ متر بر ثانیه را بدون افت عملکرد تحمل کنند. مدل پیشنهادی برای این کاربرد، پکینگ دوطرفه (Double Acting) است.
این ماشینآلات در محیطهای آلوده و پر از گرد و غبار استفاده میشوند. در کنار آببندهای اصلی، استفاده از پکینگهای گردگیر (Wiper) برای جلوگیری از ورود آلایندهها به داخل سیستم و محافظت از شفت جک در برابر خراشیدگی، یک ضرورت مهندسی است. میلگرد و ورق پلیاورتان (PU) به دلیل مقاومت سایشی بالا، گزینه مناسبی برای این بخش است.
اگر در پروژههای صنعتی خود با مشکل نشت مداوم جک روبرو هستید، احتمالاً از پکینگ با گرید نامناسب استفاده میکنید. قبل از هر اقدامی پیشنهاد میکنیم مقاله «دلایل نشت روغن در جک هیدرولیک» را مطالعه نمایید.

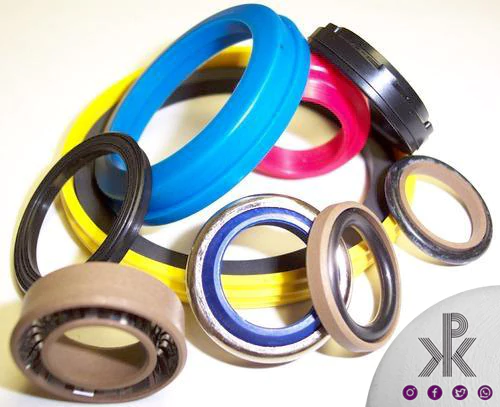

پکینگ آببندی یک جک هیدرولیک، ترکیبی از چهار مدل اصلی پکینگ است که در ادامه معرفی میشوند:
سایر مدلهای پکینگ موجود در بازار، ترکیبی از همین چهار دسته اصلی هستند. برای آشنایی با جزئیات بیشتر، به صفحه انواع پکینگ جک هیدرولیک مراجعه کنید.
از نظر کارشناسان فنی پکیلون، یک برند معروف با متریال اشتباه، زودتر از یک پکینگ دستساز با متریال درست خراب میشود. درک این نکته کلیدی، تفاوت بین یک تعمیر موفق و یک خرابی زودهنگام را مشخص میکند.
جدول مقایسه متریالهای اصلی پکینگ
| مقاومت حرارتی | کاربرد اصلی | متریال |
| تا ۸۰ درجه سانتیگراد | | فشارهای بالا (تا ۳۰۰ بار)، مقاومت سایشی عالی | | پلیاورتان (PU) |
| تا ۲۶۰ درجه سانتیگراد | | دماهای شدید، مواد شیمیایی خورنده | | انواع تفلون (PTFE) |
| تا ۱۰۰ درجه سانتیگراد | | روغنهای معدنی، قیمت ارزان | | نیتریل (NBR) |
پلیاورتان برای صنایع سنگین و راهسازی انتخاب اول است. تفلون برای محیطهای پتروشیمی و دمای بالا بیرقابت عمل میکند. لاستیک نیتریل بوتادین نیز همچنان گزینه استاندارد و مقرونبهصرفه برای روغنهای معدنی در دماهای معمولی محسوب میشود.
برای مطالعه تخصصی انواع قطعات آببندی: به مقاله انواع پکینگ آببندی مراجعه فرمایید.
قبل از خرابی کامل، سیستم پالسهای هشدار ارسال میکند. جدول زیر سه نشانه اصلی خرابی پکینگ را به شما نشان میدهد:
جدول علائم خرابی پکینگ جک هیدرولیک
| مشکل کدام پکینگ است | اقدام لازم | علامت هشدار |
| پکینگ گلویی | تعویض پکینگ گلویی | نشت روغن از گلویی جک |
| تخریب پلیمر پکینگ | تعویض همه پکینگها + تعویض روغن | تغییر رنگ روغن به تیره یا شیری |
| پکینگ پیستونی | تعویض پکینگ پیستونی | کاهش قدرت جک زیر بار سنگین |
عدم توجه به این موارد و نبود روغنکاری مناسب، باعث ایجاد اصطکاک، داغ شدن بیش از حد و خوردگی فلزی سنگین در سیلندر و شفت میشود. برای عیبیابی دقیق در این زمینه، ما در بخش سفارش ساخت پکینگ آماده ارائه مشاوره به شما هستیم.
برای سفارش پکینگ صنعتی، مشتریان عزیز باید چکلیست مهندسی پکیلون را مد نظر قرار دهند. این چهار پارامتر اساسی، تعیینکننده موفقیت یا شکست آببندی شما هستند:
ارسال مشخصات فنی دقیق به کارشناسان پکیلون، تضمینکننده دریافت پکینگ کاملاً متناسب با دستگاه شما خواهد بود.
